PASCHAL rozwija lekkie i zrównoważone systemy szalunkowe

PASCHAL rozszerza ofertę systemów szalunkowych, koncentrując się na ograniczaniu masy elementów, poprawie ergonomii pracy oraz zwiększaniu zrównoważonego wykorzystania materiałów. Wśród najnowszych rozwiązań znajdują się aluminiowe panele NeoR, płyty szalunkowe wykonane w całości z materiałów pochodzących z recyklingu oraz nowy wspornik Flixstop przeznaczony do niskich wysokości szalowania. Jednocześnie producent prezentuje praktyczne przykłady wykorzystania swoich systemów podczas realizacji wymagających obiektów infrastrukturalnych i energooszczędnych budynków.

Mniejsza masa i większa ergonomia

Jednym z najważniejszych kierunków rozwoju PASCHAL pozostaje ograniczanie masy elementów szalunkowych przy zachowaniu wysokich parametrów wytrzymałościowych. Efektem tych prac jest nowy aluminiowy panel NeoR, który rozszerza rodzinę lekkich szalunków producenta.

Panel ma wysokość 150 cm i wymiary 75 × 150 cm. Jego masa wynosi jedynie 23 kg, dzięki czemu może być łatwo transportowany i montowany ręcznie bez konieczności używania dźwigu. Pomimo niewielkiej masy konstrukcja zachowuje możliwość przenoszenia parcia świeżego betonu do 50 kN/m² przy zachowaniu wymagań normy DIN 18202 dotyczących dokładności wykonania powierzchni. Producent podkreśla, że rozwiązanie jest szczególnie przydatne na budowach, gdzie wykorzystanie żurawia jest nieopłacalne lub niemożliwe. Niewielka masa paneli ma przyspieszać montaż i ograniczać obciążenie fizyczne pracowników podczas codziennych prac szalunkowych.

Pełna kompatybilność z istniejącymi systemami

Nowe panele aluminiowe zostały zaprojektowane tak, aby mogły współpracować z dotychczasowymi systemami PASCHAL. Łączenie elementów odbywa się za pomocą złącza NeoR Strap 75, które umożliwia szybkie i bezpieczne połączenie paneli stalowych i aluminiowych.

Uzupełnieniem systemu jest zacisk NeoR Multi Clamp 0–10 cm, pozwalający na kompensację pozostałych wymiarów z wykorzystaniem elementów wypełniających. Opracowano również specjalny sworzeń stalowo-aluminiowy umożliwiający ekonomiczne łączenie nowych paneli aluminiowych zarówno z szalunkami NeoR, jak i systemami modułowymi PASCHAL. Według producenta takie podejście pozwala użytkownikom stopniowo rozbudowywać posiadany park szalunkowy bez konieczności wymiany całych systemów.

PASCHAL rozwija lekkie i zrównoważone systemy szalunkowe

Recykling jako element systemu szalunkowego

Coraz większe znaczenie w ofercie firmy odgrywają rozwiązania związane z gospodarką obiegu zamkniętego. Przykładem jest nowa płyta szalunkowa TALLEAS opracowana przez firmę PolymerPark i oferowana przez PASCHAL jako alternatywa dla tradycyjnych poszyć szalunkowych.

Konstrukcja płyty opiera się na spienionym rdzeniu uzupełnionym warstwami zewnętrznymi wykonanymi w całości z materiałów pochodzących z recyklingu. Producent podkreśla, że wszystkie komponenty wykorzystane do produkcji mogą po zakończeniu eksploatacji zostać ponownie wykorzystane jako surowiec wtórny. PASCHAL oferuje użytkownikom gwarancję odbioru zużytych płyt i ich ponownego przetworzenia. Dzięki temu materiał nie trafia na składowiska odpadów, lecz wraca do kolejnego cyklu produkcyjnego. Producent zwraca również uwagę na wysoką trwałość rozwiązania oraz możliwość uzyskiwania dobrej jakości powierzchni betonowych przy ograniczonych wymaganiach związanych z czyszczeniem i konserwacją.

Flixstop dla niskich wysokości szalowania

Kolejną nowością jest Flixstop – uniwersalny wspornik przeznaczony do stabilizacji szalunków o wysokości do 90 cm. Rozwiązanie opracowano z myślą o niewielkich konstrukcjach jednostronnych, takich jak szalunki płyt fundamentowych. Flixstop waży 9,3 kg i składa się z trzech przegubowo połączonych profili. W pozycji transportowej element można całkowicie złożyć, co ogranicza przestrzeń potrzebną do magazynowania. Podczas pracy profile tworzą stabilny trójkątny układ podporowy.

Istotną cechą rozwiązania jest możliwość regulacji pionowego profilu w zakresie ±15°. Pozwala to stabilizować szalunki ustawione na pochyłych powierzchniach lub kompensować nierówności podłoża. Producent podkreśla również uniwersalność konstrukcji. Flixstop może współpracować zarówno z systemowymi szalunkami stalowymi i aluminiowymi, jak i z tradycyjnymi szalunkami wykonywanymi z drewna. Mocowanie elementów możliwe jest za pomocą standardowych akcesoriów lub drewnianych listew o przekroju 3 × 5 cm.

Szalunki PASCHAL przy realizacji budynku PlusEnergy

Praktycznym przykładem zastosowania systemów PASCHAL jest budowa nowego centrum technicznego w Herrlisheim we Francji. Obiekt zaprojektowano jako budynek PlusEnergy, który dzięki instalacji fotowoltaicznej ma nie tylko pokrywać własne zapotrzebowanie na energię, ale również dostarczać energię do innych obiektów publicznych. Budynek o powierzchni blisko 1400 m², długości 75,5 m i szerokości 18,5 m wyposażono w dach jednospadowy przeznaczony pod montaż 576 paneli fotowoltaicznych. Instalacja ma produkować około 230 000 kWh energii elektrycznej rocznie. Dodatkowo przy obiekcie powstał zbiornik retencyjny o pojemności 60 m³ umożliwiający odzysk około 700 m³ wody deszczowej rocznie.

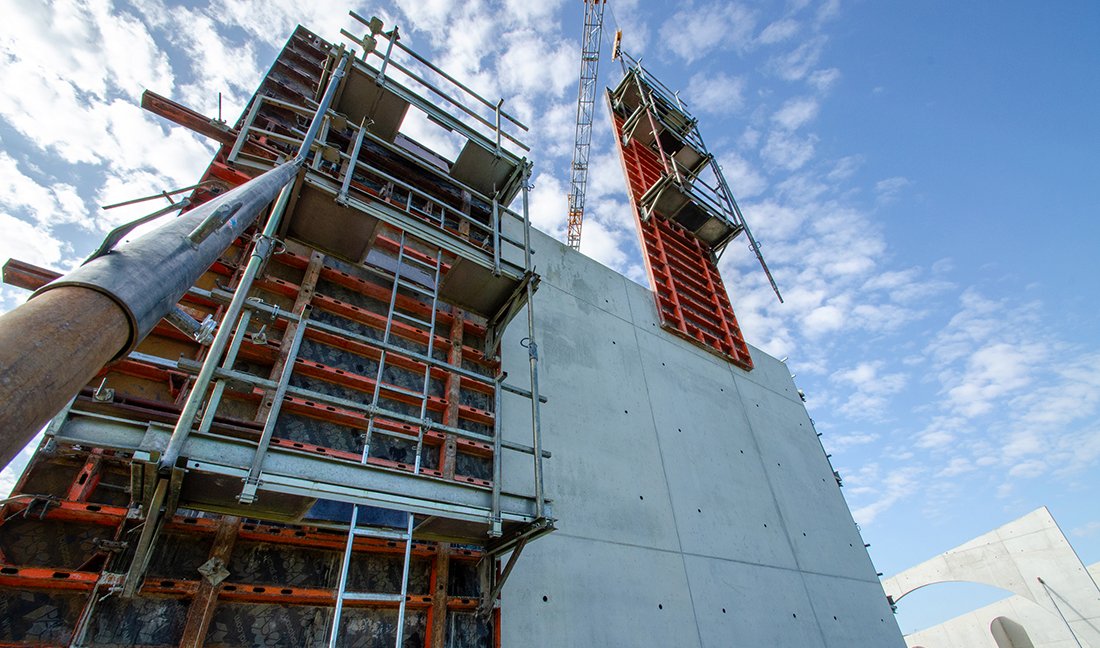

Do wykonania ścian wykorzystano około 372 m² szalunków ściennych LOGO.3. Szczególnym wyzwaniem była realizacja ścian o zmiennej wysokości związanej z geometrią dachu. W najwyższym miejscu zastosowano konfigurację dwóch paneli o wysokości 340 cm oraz dodatkowego panelu o wysokości 135 cm, co pozwoliło osiągnąć wysokość szalowania 815 cm. Po przeciwnej stronie wykorzystano kombinację paneli o wysokości 340 cm i 270 cm. Do wykonania okrągłego zbiornika retencyjnego użyto 78 m² trapezowych szalunków dźwigarowych TTR. System umożliwił precyzyjne odwzorowanie geometrii cylindrycznej konstrukcji o wysokości 3,5 m wykonanej w dwóch etapach betonowania.
