Sany SY32 Z5-160 do pracy w niskich halach

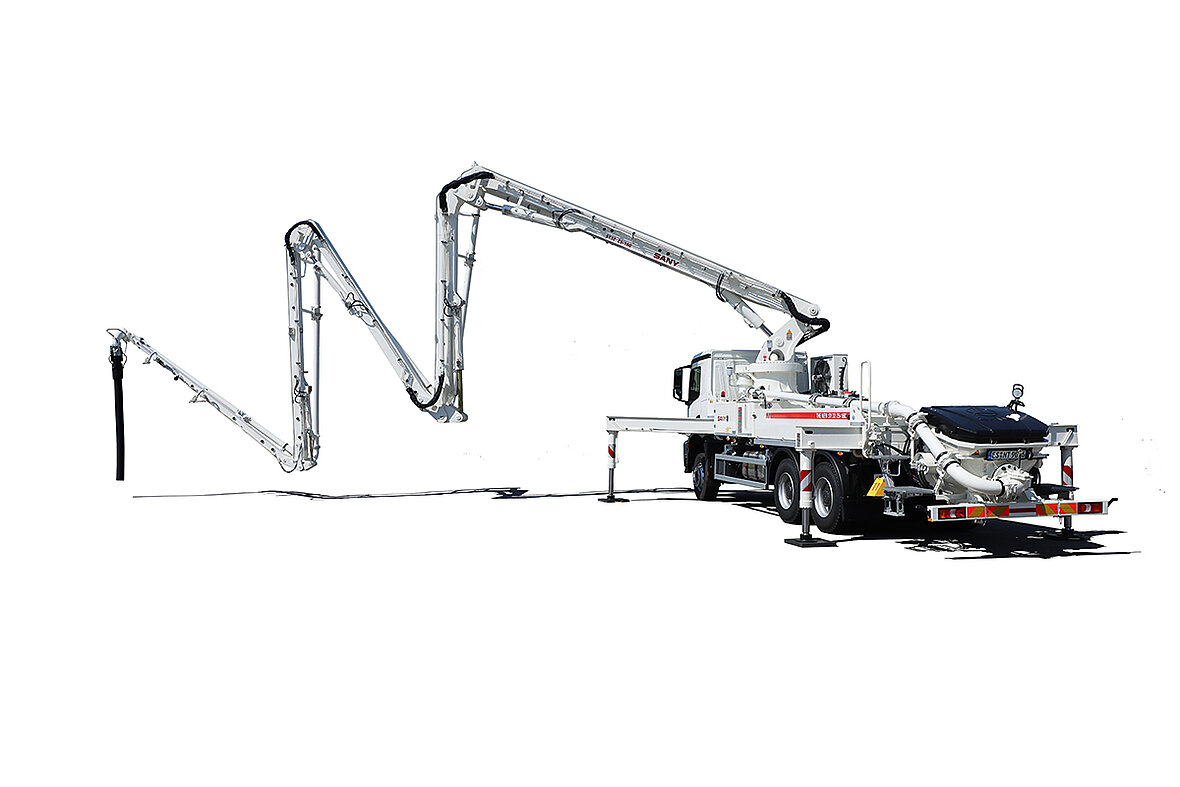

Najważniejszym elementem SY32 Z5-160 jest pięcioramienny wysięgnik składany w układzie Z. Osiąga on 31,6 m w pionie, 26,9 m w poziomie oraz 19,2 m poniżej poziomu ustawienia pojazdu. Na jego końcu znajduje się przewód DN 125 o długości 3 m. Szczególnie istotnym parametrem jest wysokość rozkładania wynosząca 5,56 m. W hali czy pod niską konstrukcją to właśnie przestrzeń potrzebna do wyprowadzenia ramion z pozycji transportowej często decyduje o możliwości rozpoczęcia pracy. Pięć sekcji ułatwia również pozycjonowanie końcówki wysięgnika pomiędzy elementami konstrukcyjnymi budynku.

Cztery warianty podparcia

Przy pełnym podparciu standardowym szerokość mierzona do środka stóp podpór wynosi 6,2 m z przodu i 4 m z tyłu. W konfiguracji OSS wartości te zmniejszają się do 4,3 i 3,2 m. Wariant Y wymaga 6,2 m z przodu i 2,5 m z tyłu, a K - 6,2 i 3,2 m. OSS i K mogą być realizowane po lewej lub prawej stronie pojazdu. Pozwala to dopasować ustawienie pompy do miejsca, w którym z jednej strony znajduje się ściana, wykop, droga technologiczna lub inna przeszkoda.

Stabilność maszyny nadzoruje system SSC 2.0. Rozwiązanie kontroluje warunki podparcia i ma szczególne znaczenie przy asymetrycznym lub ograniczonym rozstawieniu stabilizatorów. Maszyna jest wyposażona w 4 płyty podporowe przewożone przy podstawie wysięgnika oraz elementy ostrzegawcze związane z pozycją transportową i pracą na stanowisku.

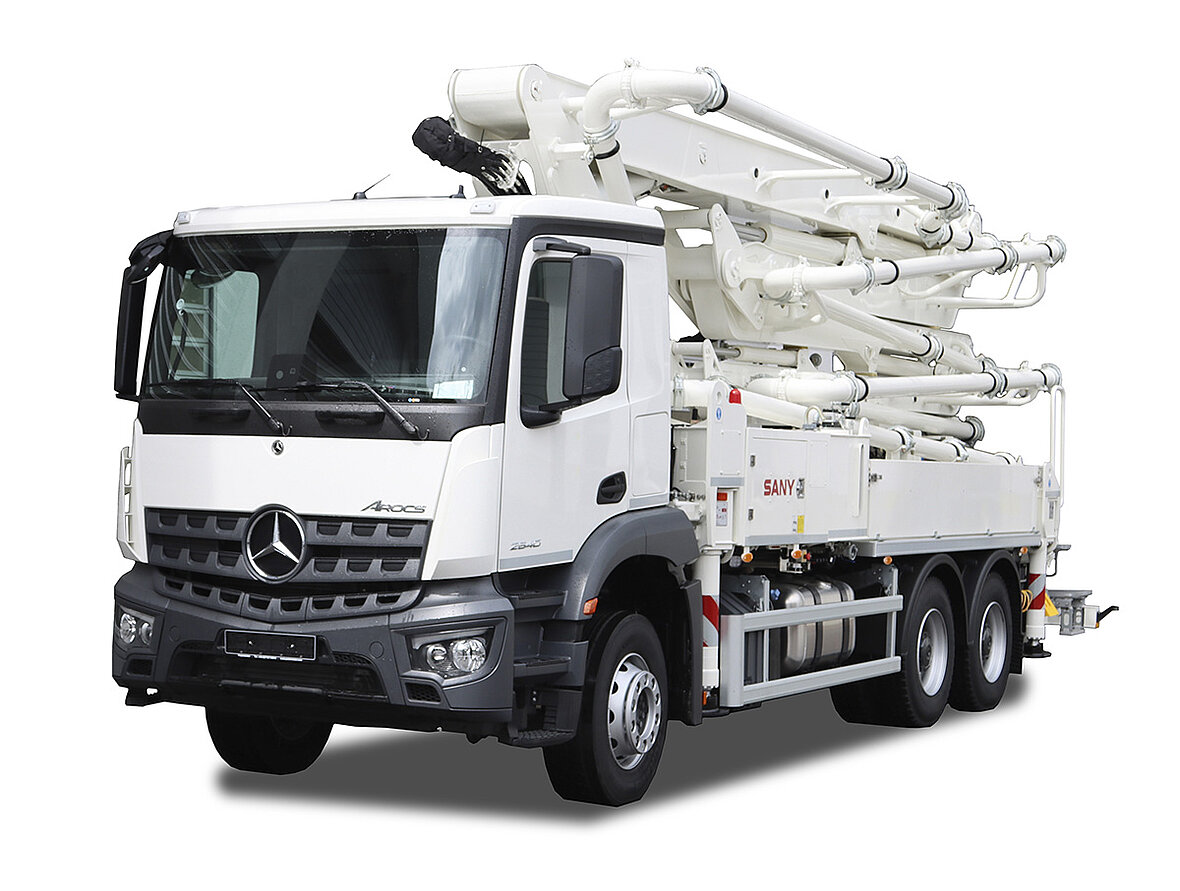

Jednostka pompująca osiąga maksymalnie 155 m³/h przy ciśnieniu 80 bar.

Do 155 m³/h przy 80 bar

Jednostka pompująca osiąga maksymalną teoretyczną wydajność 155 m³/h przy ciśnieniu 80 barów. Maksymalna częstotliwość pracy wynosi 33 skoki/min. Cylindry tłoczne mają średnicę 230 mm i skok 1900 mm. Dopuszczalne ciśnienie przewodu prowadzonego na wysięgniku wynosi 85 barów.

Zastosowano dwuwarstwowy rurociąg DN 125 oraz części zużywające się wykonane ze stopów twardych. Wyposażenie obejmuje także tłoki robocze Premium, chromowane cylindry robocze i liniowy pomiar przemieszczenia. Lej ma mieszadło z układem bezpieczeństwa oraz wibrator kraty sterowany lokalnie lub radiowo. Średnica siłownika przełączającego wynosi 100 mm, a smarowanie odpowiednich punktów wspiera elektryczny układ centralny. W standardzie znajduje się również przewód końcowy z zaworem zaciskowym.

Sterowanie i diagnostyka

Maszyną można sterować radiowo za pomocą pilota HBC. Zestaw obejmuje również nadajnik zapasowy oraz przewód 30 m do sterowania przewodowego. Na zabudowie znajduje się ekran dotykowy Sany SYSD 10" współpracujący z układem sterowania Sany TTC. Operator może odczytać podstawowe parametry bezpośrednio na maszynie, a system autodiagnostyczny wspiera wstępne rozpoznawanie usterek. Producent przewidział również dostęp do punktów obsługowych i funkcję cofania tłoków ułatwiającą ich wymianę.

700 l wody i miejsce na osprzęt

Układ czyszczenia korzysta ze zbiornika wody 700 l. Pompa wody osiąga 50 l/min przy ciśnieniu 12 barów, a wyposażenie obejmuje wąż 10 m oraz myjkę wysokociśnieniową. Po obu stronach zabudowy znajdują się aluminiowe platformy i schowki na rury, węże oraz pozostały osprzęt.

W standardowej konfiguracji maszyna ma 10,5 m długości, 2,55 m szerokości i 3,9 m wysokości, przy czym ostateczne wymiary i masa zależą od zastosowanego podwozia oraz wyposażenia.
_{Źródło: Sany}
