Przyczepy Strautmann Magnon – nowy standard zbioru zielonek

Maszyny oferują pojemność transportową od 42 do 52 m³ według normy DIN 11741, natomiast przy średnim stopniu sprasowania objętość transportowanego materiału może wynosić nawet 97 m³ w największych wersjach konstrukcyjnych.

Podbieracz Flex Load - zbiór z pokosu bez nadmiernego zużycia

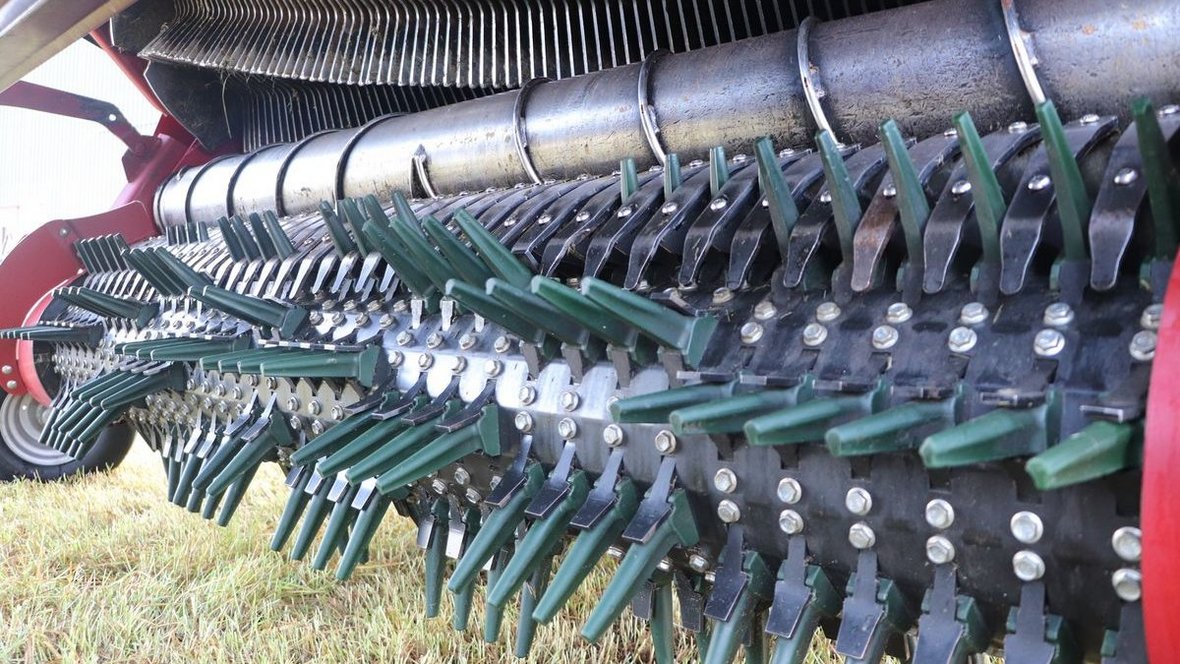

Jednym z kluczowych elementów konstrukcji przyczep Magnon jest podbieracz Flex Load o szerokości roboczej 2,25 m. Jego konstrukcja została uproszczona poprzez ograniczenie liczby ruchomych elementów. Podbieracz wykorzystuje sześć spiralnie rozmieszczonych segmentów palców wykonanych z poliuretanu o specjalnym składzie. Palce są elastyczne w kierunku poziomym, natomiast zachowują sztywność w pionie. W razie potrzeby pojedynczy palec można wymienić w czasie krótszym niż minuta przy użyciu jednego narzędzia. Za stabilne podawanie materiału odpowiada także podwójna rolka dociskowa, która zapewnia równomierne kierowanie zielonki do rotora.

Continuous Flow - płynny transport materiału

W przyczepach Magnon zastosowano system Continuous Flow współpracujący ze zintegrowanym rotorem. Walec kierujący rozprowadza materiał na całej szerokości kanału podajnika, a specjalne nadspawane elementy rozdzielają masę roślinną i przyspieszają jej transport w kierunku rotora. Jednocześnie rotor umieszczony wyżej w konstrukcji skraca kanał podajnika, co ogranicza zapotrzebowanie na energię podczas załadunku. Materiał trafia do skrzyni na całej jej szerokości, co pozwala uzyskać równomierne wypełnienie i większą masę paszy w przeliczeniu na jednostkę objętości.

Mechanizm tnący Exact Cut

Za rozdrabnianie materiału odpowiada mechanizm tnący Exact Cut. Konstrukcja została zaprojektowana w sposób ograniczający wymagania serwisowe, a noże wyposażone są w dwa ostrza, co wydłuża ich okres eksploatacji. Belka nożowa może być hydraulicznie opuszczana i wychylana, centralny system blokowania noży umożliwia ich szybkie wyjęcie z wału ryglującego.

Istotnym elementem konstrukcji jest także zabezpieczenie noży z punktowym zwolnieniem. W przypadku kontaktu z ciałem obcym nóż wysuwa się z kanału podajnika, dzięki czemu minimalizowane jest ryzyko uszkodzenia elementów tnących. Po ustaniu przeciążenia sprężyna automatycznie przywraca nóż do pierwotnego położenia.

Magnon 11 - bardzo krótkie cięcie

Przykładowy model Magnon 11 został zaprojektowany z myślą o uzyskaniu jeszcze krótszej długości cięcia materiału. Mechanizm Exact Cut wykorzystuje 84 noże z podwójnymi ostrzami, co pozwala osiągnąć teoretyczną długość cięcia wynoszącą 22 mm.  Rotor posiada szerokość podawania 1890 mm i wykorzystuje elementy robocze o szerokości 105 mm. Płytki zębowe o szerokości 10 mm współpracują z zębami rotora wykonanymi ze stali Hardox. Zgarniacze o szerokości 8 mm zapewniają dokładne podawanie materiału przy jednoczesnym ograniczeniu uszkodzeń struktury paszy.

Wzmocniony układ napędowy umożliwia przenoszenie wyższych obciążeń - zabezpieczenie momentu obrotowego wynosi 3000 Nm. Minimalne zapotrzebowanie mocy ciągnika w zależności od wersji wynosi od 230 do 285 KM.
